Фреза концевая твердосплавная 5*13*4T*50L(D6)
Фреза концевая твердосплавная 5*13*4T*50L(D6)предназначена для высокоточной обработки разнообразных трудноприрабатываемых материалов, включая нержавеющую сталь, закаляемую и мартенситную нержавеющую сталь, а также титановые сплавы. Специальная конструкция с изменяемым углом спирали эффективно снижает вибрации и шум, делая резание более плавным и стабильным.
Фрезы применяются для различных видов обработки:
- Плоское фрезерование: Благодаря конструкции с «плоским торцом» фрезы выполняют черновое, полупрецизионное и чистовое фрезерование поверхности. Они идеально подходят для выравнивания торцов деталей из титановых сплавов, обработки фланцев нержавеющих клапанов и других аналогичных задач. Изменяемый угол спирали снижает образование вибрационных «зазубрин», обеспечивая шероховатость поверхности (Ra) 1,6–3,2 мкм при чистовом фрезеровании.
- Контурное фрезерование: Фрезы предназначены для обработки двух- и трехмерных контуров, таких как фланцевые уплотнительные канавки химических труб из нержавеющей стали или полости штампов из мартенситной стали. Прямой хвостовик совместим с обычными патронами (например, ER-цангами), что обеспечивает высокую точность установки и стабильность размеров контуров (например, ±0,02 мм), а анти-вибрационная конструкция предотвращает дефекты.
- Фрезерование пазов: Используются для обработки сквозных и полупрозрачных пазов, например, монтажных пазов деталей из закаляемой нержавеющей стали или пазов для титановых медицинских изделий. Конструкция с изменяемым углом спирали оптимизирует эвакуацию стружки, предотвращает образование зажимов и «вдавливание» стружки в паз, особенно при соотношении ширины и глубины паза ≤ 1:3.

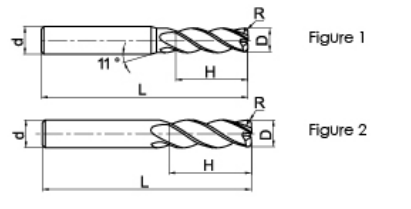

| D | d | H | L | illustration |
|---|---|---|---|---|
| 1.0 | 4.0 | 3.0 | 50.0 | Figure 1 |
| 1.5 | 4.0 | 4.0 | 50.0 | Figure 1 |
| 2.0 | 4.0 | 6.0 | 50.0 | Figure 1 |
| 2.5 | 4.0 | 8.0 | 50.0 | Figure 1 |
| 3.0 | 4.0 | 8.0 | 50.0 | Figure 1 |
| 3.5 | 4.0 | 10.0 | 50.0 | Figure 1 |
| 4.0 | 4.0 | 11.0 | 50.0 | Figure 2 |
| 1.0 | 6.0 | 3.0 | 50.0 | Figure 1 |
| 1.5 | 6.0 | 4.0 | 50.0 | Figure 1 |
| 2.0 | 6.0 | 6.0 | 50.0 | Figure 1 |
| 2.5 | 6.0 | 8.0 | 50.0 | Figure 1 |
| 3.0 | 6.0 | 8.0 | 50.0 | Figure 1 |
| 3.5 | 6.0 | 10.0 | 50.0 | Figure 1 |
| 4.0 | 6.0 | 11.0 | 50.0 | Figure 1 |
| 4.5 | 6.0 | 11.0 | 50.0 | Figure 1 |
| 5.0 | 6.0 | 13.0 | 50.0 | Figure 1 |
| 5.5 | 6.0 | 16.0 | 50.0 | Figure 1 |
| 6.0 | 6.0 | 16.0 | 50.0 | Figure 2 |
| 7.0 | 8.0 | 20.0 | 60.0 | Figure 1 |
| 8.0 | 8.0 | 20.0 | 60.0 | Figure 2 |
| 9.0 | 10.0 | 22.0 | 75.0 | Figure 1 |
| 10.0 | 10.0 | 25.0 | 75.0 | Figure 2 |
| 12.0 | 12.0 | 30.0 | 75.0 | Figure 2 |
| 14.0 | 14.0 | 40.0 | 100.0 | Figure 2 |
| 16.0 | 16.0 | 45.0 | 100.0 | Figure 2 |
| 18.0 | 18.0 | 45.0 | 100.0 | Figure 2 |
| 20.0 | 20.0 | 45.0 | 100.0 | Figure 2 |
