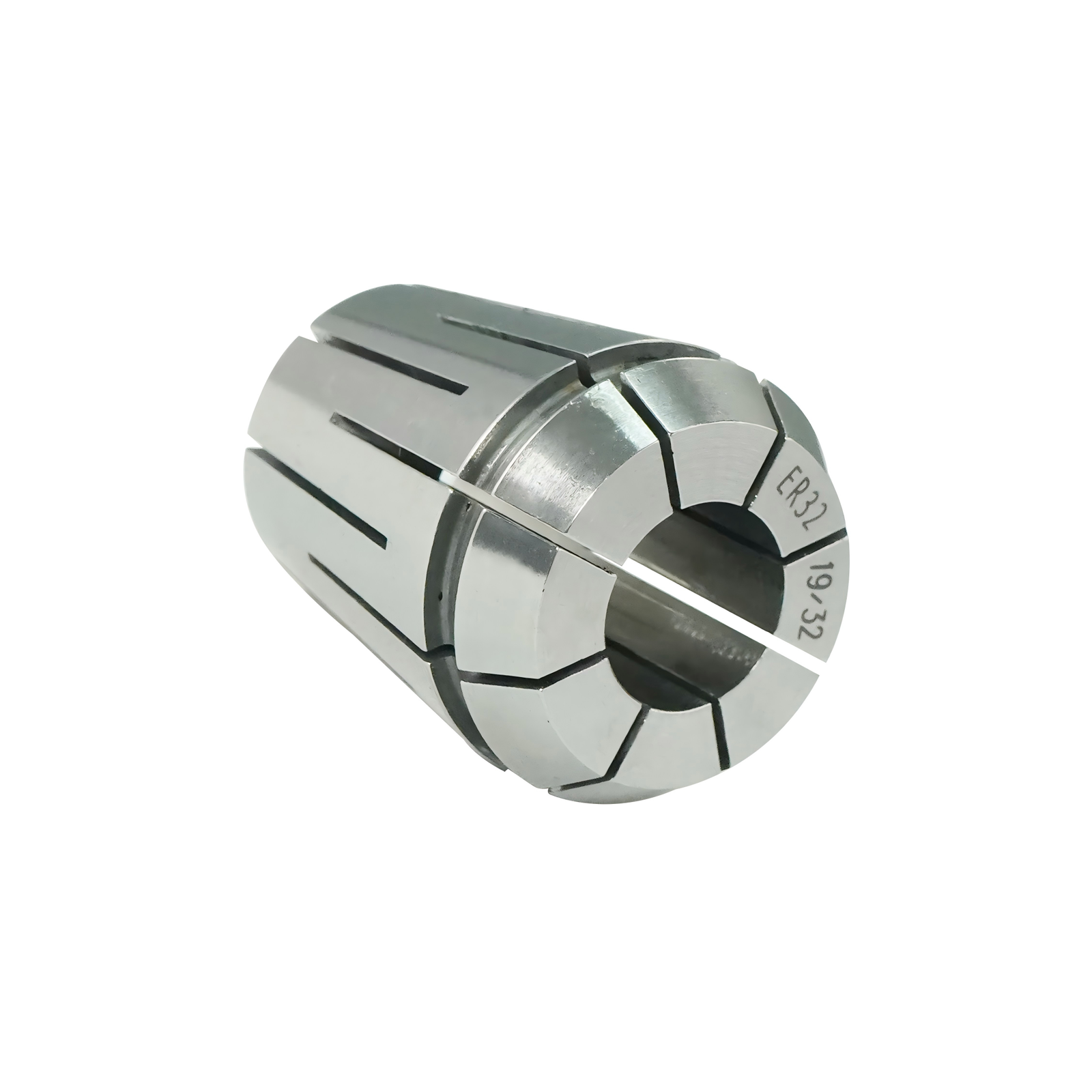

Цанговый патрон ER32-19
Прецизионные ER цанги обеспечивают надежный зажим инструмента при фрезеровании, сверлении, нарезании резьбы, гравировке и работе на станках с ЧПУ. Изготавливаются из пружинной стали, обладающей оптимальным сочетанием прочности, твердости и упругости, что гарантирует долговечность и стабильность работы.
Процесс производства включает несколько этапов: заготовка стали разрезается на необходимый размер, формуется методом горячей ковки или холодной высадки для придания приблизительной формы цанги, затем проходит термообработку — закалку и отпуск для повышения твердости и вязкости материала.
Высокоточная шлифовка внутреннего отверстия, внешней цилиндрической и конусной поверхностей обеспечивает точность размеров и минимальную шероховатость, при этом внутренняя поверхность и конусы достигают показателя Ra 0,4. Для повышения износостойкости и коррозионной стойкости может применяться твердое хромирование. ER цанги универсальны в применении и широко используются на токарных и фрезерных станках, станках с ЧПУ, а также в других обрабатывающих комплексах.
Они подходят для различных операций: сверления, растачивания, фрезерования, нарезания резьбы, шлифования и гравировки, обеспечивая надежный и точный зажим инструмента. Их используют в металлообработке, деревообработке и других сферах, где требуется высокая точность и стабильность работы режущего инструмента

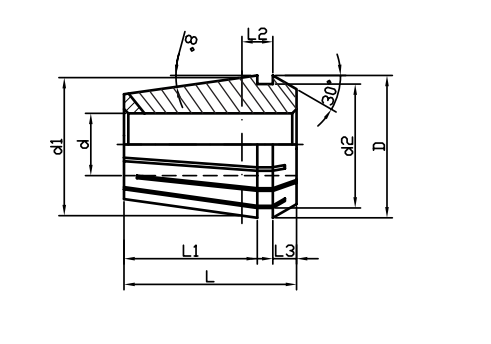

| NUMBER | Model | Range | D | d1 | d2 | L | L1 | L2 | L3 | A | B |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 22040490 | ER8 | 0.5-5 | 8.5 | 8 | 6.5 | 13.5 | 10.8 | 2.98 | 1.5 | 0.008 | 0.015 |
| 22040491 | ER11 | 0.5-7 | 11.5 | 11 | 9.5 | 18.0 | 13.5 | 3.80 | 2.5 | 0.008 | 0.015 |
| 22040492 | ER16 | 0.5-10 | 17 | 16 | 13.8 | 27.5 | 20.8 | 6.26 | 4.0 | 0.008 | 0.015 |
| 22040493 | ER20 | 1-13 | 21 | 20 | 17.4 | 31.5 | 23.9 | 6.36 | 4.8 | 0.008 | 0.015 |
| 22040494 | ER25 | 1-16 | 26 | 25 | 22 | 34.0 | 25.9 | 6.66 | 5.0 | 0.008 | 0.015 |
| 22040495 | ER32 | 2-20 | 33 | 32 | 29.2 | 40.0 | 30.9 | 7.16 | 5.5 | 0.008 | 0.020 |
| 22040496 | ER40 | 3-26 | 41 | 40 | 36.2 | 46.0 | 34.9 | 7.66 | 7.0 | 0.008 | 0.020 |
| 22040497 | ER50 | 6-34 | 52 | 50 | 46 | 60.0 | 46.0 | 13.4 | 8.5 | 0.008 | 0.020 |
