Машины литья под давлением

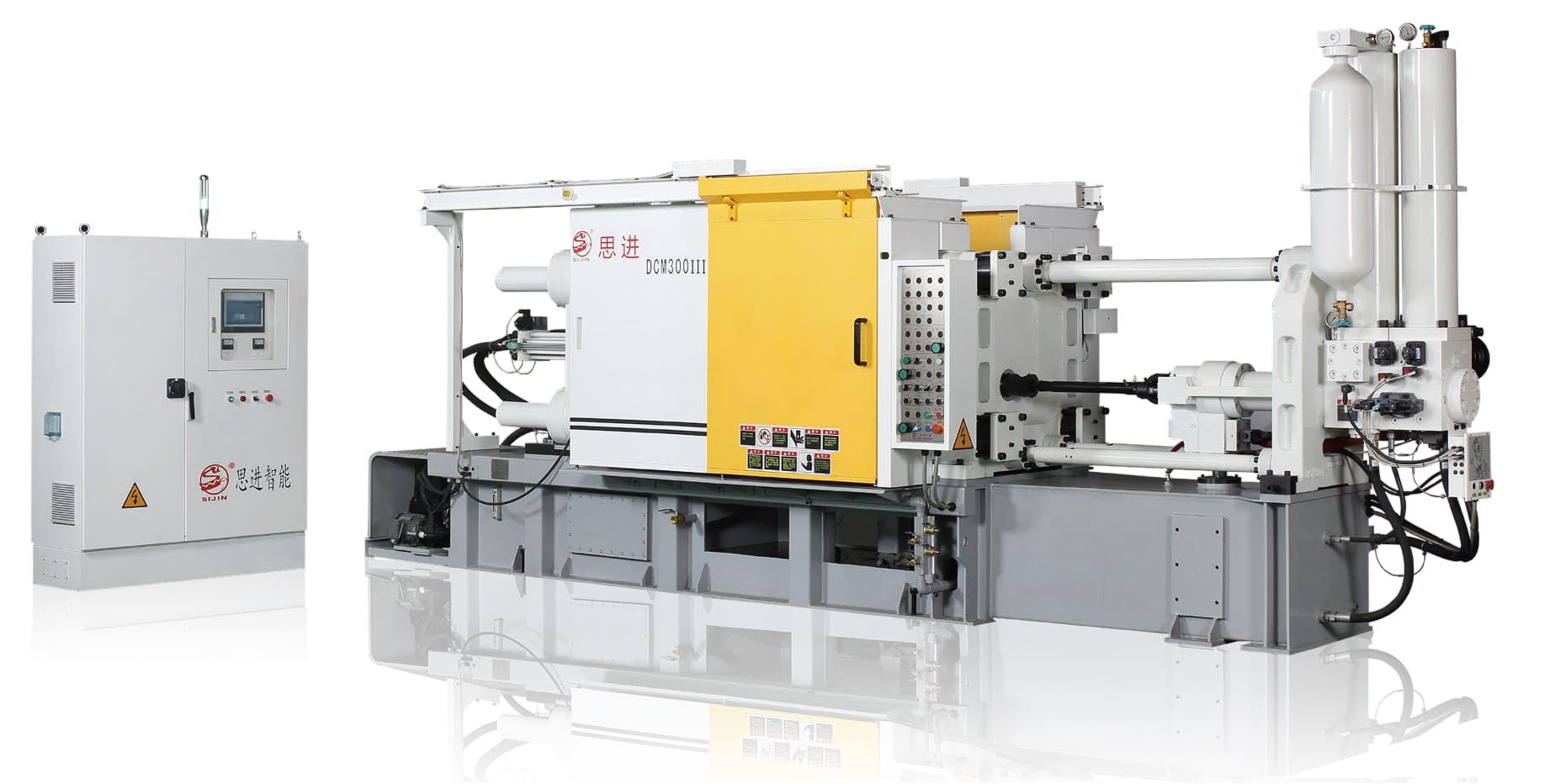

Серия машин литья под давлением DCM-III — это высокотехнологичное решение для производств, ориентированных на максимальную скорость, стабильность и качество отливок.

Конструктивные и технологические особенности:

1. Прочная конструкция, разработанная в соответствии с европейскими стандартами, обеспечивает долговечность и надёжность оборудования.
2. Передовые инженерные решения позволяют эффективно работать с:
   • тонкостенными деталями;
   • изделиями сложной конфигурации;
   • высокоточными компонентами.
3. Усиленная станина и надёжная система запирания формы гарантируют:
   • устойчивость к интенсивным нагрузкам;
   • стабильность процесса при многосменной эксплуатации.
4. Гидравлическая система высокого давления поддерживает устойчивую работу оборудования даже в тяжёлых производственных условиях.

Ключевые преимущества серии DCM‑III:

• Высокая производительность за счёт сокращения цикла литья.
• Стабильное качество продукции благодаря точности позиционирования и повторяемости параметров.
• Минимальный процент брака благодаря контролируемой геометрии изделий.
• Экономическая эффективность за счёт повышения скорости производства и снижения энергозатрат.
• Технологичность на каждом этапе литейного процесса.

Серия DCM-III — это идеальный выбор для предприятий, которым важны высокая точность, скорость, экономическая эффективность и технологичность на каждом этапе литейного процесса.

Технические характеристики машин литья под давлением серии DCM–III

Параметр	Ед. изм.	DCM300–III	DCM400–III	DCM500–III	DCM650–III	DCM800–III	DCM1000–III	DCM1300–III
Усилие смыкания	кН	3000	4000	5000	6800	8000	10000	13000
Ход смыкания	мм	460	550	580	680	760	760	1000
Усилие выталкивания	кН	160	200	250	360	360	360	560
Ход выталкивателя	мм	110	130	150	160	180	180	200
Толщина пресс-формы (мин.-макс.)	мм	250–650	300–750	350–850	350–900	400–950	400–950	450–1180
Размер плиты (Г×В)	мм	880×880	1195×1050	1300×1162	1314×1314	1450×1450	1490×1490	1764×1887
Расстояние между направляющими	мм	570×570	660×660	760×760	855×855	930×930	1030×1030	1100×1100
Диаметр направляющих	мм	⌀110	⌀130	⌀140	⌀170	⌀180	⌀200	⌀230
Положение запрессовки	мм	0, -140	0, -200	0, -220	0, -250	0, -250	0, -300	-480
Ход запрессовки	мм	415	550	600	650	760	760	880
Диаметр поршня	мм	50.60.70	60.70.80	70.80.90	70.80.90	80.90.100	100,110,120	100–140
Объём запрессовки (Al)	кг	1.59–3.11	2.7–4.8	2.7–4.8	4.7–7.7	7.2–11.2	7.1–11.1	13.4–26.3
Усилие запрессовки (с подпрессовкой)	кН	275	396	464	464	618	880	1075
Давление прессования	МПа	160–82	205–115	120–73	158–95	143–92	100–69	143–73
Проекционная площадь отливки	см2	188–366	300–538	417–685	430–715	560–870	1000–1449	910–1780
Макс. проекционная площадь отливки (40 МПа)	см2	750	1125	1375	1700	2000	2500	3250
Диаметр фланца камеры прессования	мм	⌀110	⌀130	⌀130	⌀165	⌀200	⌀240	⌀240
Выступ фланца камеры	мм	10	15	15	15	20	20	25
Вылет поршня	мм	157	220	250	282	300	300	320
Мощность серводвигателя	кВт	32.8	37	55	55	55	65	55×2
Рабочее давление системы	МПа	18	18	18	18	18	18	18
Ёмкость гидробака	л	600	800	950	1100	1200	1500	2100
Вес машины	кг	12000	17000	24000	31000	39000	52000	80000
Габаритные размеры (Д×Ш×В)	мм	5940×1820× 2520	6500×2120× 2640	8300×2200× 2900	8140×2320× 2940	8140×2320× 2940	9800×2420× 3140	12240×4320×3940

Технические характеристики машин для литья под давлением серии DCM–III (крупногабаритные модели)

Параметр	Ед. изм.	DCM1650–III	DCM2000–III	DCM2500–III	DCM3000–III	DCM3500–III	DCM4000–III	DCM4500–III
Усилие смыкания	кН	16500	20000	25000	30000	35000	40000	45000
Ход смыкания	мм	1200	1400	1500	1500	1600	1800	1900
Усилие выталкивания	кН	570	650	750	900	900	1000	1000
Ход выталкивателя	мм	250	300	300	300	300	350	400
Толщина пресс-формы (мин.-макс.)	мм	500–1400	650–1600	750–1800	800–2000	800–2000	900–2100	1000–2100
Размер плиты (Г×В)	мм	2025×2025	2150×2350	2350×2585	2620×2615	2750×2750	2880×2880	3030×3030
Расстояние между направляющими	мм	1250×1250	1350×1350	1500×1500	1651×1651	1750×1750	1800×1800	1950×1950
Диаметр направляющих	мм	⌀250	⌀280	⌀300	⌀340	⌀350	⌀370	⌀400
Положение запрессовки	мм	-525	-525	-600	-700	-900	-900	-900
Усилие запрессовки	кН	615	779	823	1013	1157	1197	1221
Ход запрессовки	мм	930	960	1050	1180	1400	1500	1600
Диаметр поршня	мм	110–150	130–170	140–180	150–190	160–200	160–200	180–220
Объём запрессовки (Al)	кг	17.4–32.3	26.4–44.3	31.8–52.6	41.8–66.6	52.8–83.6	60.8–94.6	76.8–116
Усилие запрессовки (с подпрессовкой)	кН	1298	1610	1725	2115	2452	2525	2537
Давление прессования	МПа	137–73	128–75	110–67	119–74	121–77	124–80	98–67
Проекционная площадь отливки	см2	1210–2260	1562–2670	2270–3730	2510–4030	2915–4545	3217–5027	4580–6842
Макс. проекционная площадь отливки (40 МПа)	см2	4125	5000	6250	7500	8750	10000	11250
Диаметр фланца камеры прессования	мм	⌀260	⌀260	⌀280	⌀280	⌀320	⌀320	⌀340
Выступ фланца камеры	мм	25	30	30	30	35	35	35
Вылет плунжера	мм	360	400	450	530	600	700	700
Мощность серводвигателя	кВт	55×2	55×2	55×3	55×3	55×4	55×4	55×4
Рабочее давление системы	МПа	18	18	18	18	18	18	18
Ёмкость гидробака	л	2200	3200	4200	4800	4800	4800	4800
Вес машины	кг	105000	135000	163000	179000	209000	278000	298000
Габаритные размеры (Д×Ш×В)	мм	12860× 4436×4240	13870× 4836×4245	14870× 5936×4545	15670× 5996×4645	16630× 6196×5145	17630× 6396×6118	18625× 6400×6280
