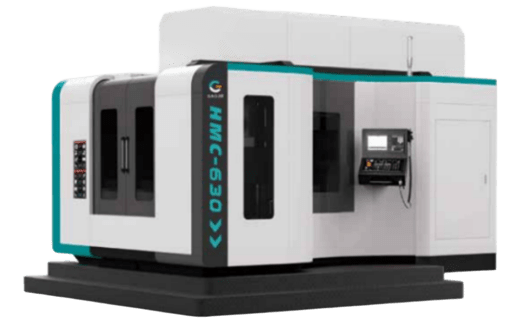

Шпиндель горизонтального обрабатывающего центра расположен горизонтально. Такая компоновка обеспечивает более благоприятное направление усилия резания для сохранения стабильности заготовки и точности обработки, что особенно важно для корпусных деталей, сложных поверхностей и нестандартных заготовок.
Дополнительные опции включают поворотные и сменные столы, что сокращает количество переустановок заготовки и повышает производительность.
Области применения
Благодаря высокой точности, эффективности, жесткости и гибкости, горизонтальные обрабатывающие центры играют важную роль в аэрокосмической отрасли, медицине, энергетике, транспорте, производстве штампов, тяжелом машиностроении, военно-промышленном комплексе и производстве прецизионных приборов. Они особенно подходят для комплексной обработки крупногабаритных корпусных деталей с четырех сторон за одну установку.
Технические характеристики горизонтальных обрабатывающих центров
Параметр
Ед. изм.
HMC-630
HMC-800
Обрабатывающая зона
Ход по оси X
мм
1100
1400
Ход по оси Y
мм
900
1100
Ход по оси Z
мм
950
1100
Расстояние от центра шпинделя до стола
мм
0–900
0-1100
Расстояние от торца шпинделя до стола
мм
200–1200
150–1250
Макс. диаметр обрабатываемой детали
мм
⌀1600
⌀1300
Рабочий стол
Размер стола
мм
630 × 630
800 × 800
Деление (индексация) рабочего стола
град.
1° × 360
1° × 360
Нагрузка на стол
кг
2500
4000
Размер Т-паза
кг
20 × 125 × 5
22×100×7
Привод подачи
Макс. скорость резания X/Y/Z
м/мин
8
8
Макс. скорость быстрого хода X/Y/Z
м/мин
20 / 20 / 20
20 / 20 / 20
Макс. скорость поворотного стола
об/мин
10
10
Размер шарикового винта X/Y/Z
мм
50 / 50 / 50
50 / 50 / 50
Размер роликовой линейной направляющей X/Y/Z
мм
55 / 55 / 55
55 / 55 / 55
Точность
Позиционная точность
мм/л
0.01/500
0.01/500
Точность повторного позиционирования
мм/л
0.006/500
0.006/500
Шпиндель
Тип привода
Ременный привод
Ременный привод
Макс. частота вращения шпинделя
об/мин
6000
6000
Мощность шпинделя
кВт
15 / 18.5
15 / 18.5
Диаметр шпинделя
мм
⌀190
⌀190
Конус шпинделя
BT50
BT50
Прочее
Давление сжатого воздуха
МПа
0.6
0.6
Масса станка
т
13
18
Габариты станка
мм
6000×3600×2600
7400×4400×2950
Ёмкость магазина инструментов (ATC)
шт.
42
42
Система ЧПУ
M80 / 0i MF plus
M80 / 0i MF plus
