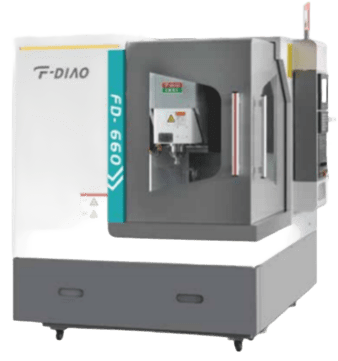

Гравировально-фрезерный станок
Гравировально-фрезерный станок — это тип станка с ЧПУ, объединяющий функции гравировки и фрезерования. Он может выполнять как тонкую гравировку (текст, узоры, рельеф), так и фрезерные операции (черновая обработка, сверление, пазование), реализуя принципы «фрезерование вместо шлифования» и «гравировка как дополнение к фрезерованию».
Технические характеристики
- Частота вращения шпинделя высокая, в диапазоне от 18 000 до 100 000 об/мин.
- Подходит для обработки широкого спектра материалов, включая металлы (медь, алюминий, сталь) и неметаллы (оргстекло, дерево, пластик).
Области применения
- Изготовление штампов и пресс-форм, производство электродов, операции сверления и фрезерования печатных плат в электронной промышленности, производство медицинского оборудования, обработка ювелирных изделий и декоративно-художественных предметов (резьба по нефриту, дереву, камню), обеспечивая высокоточную гравировку и обработку. Также применяется в рекламной индустрии для изготовления вывесок и табличек.
Технические характеристики гравировально-фрезерных станков
| Параметр | Ед. изм. | FD-660 | FD-870 | FD-1080 | |||
|---|---|---|---|---|---|---|---|
| Обрабатывающая зона | |||||||
| Ход по оси X | мм | 600 | 700 | 750 | |||
| Ход по оси Y | мм | 600 | 800 | 1000 | |||
| Ход по оси Z | мм | 260 | 350 | 350 | |||
| Полезная ширина портала (расстояние между стойками) | мм | 700 | 820 | 820 | |||
| Расстояние от стола до торца шпинделя | мм | 90–350 | 100–450 / 200–550 | 100–450 / 200–550 | |||
| Рабочий стол | |||||||
| Размер стола | мм | 600 × 600 | 700 × 850 | 750 × 1100 | |||
| Нагрузка на стол | кг | 300 | 800 | 1000 | |||
| Размер Т-паза | кг | 14×100×6 | 18×140×5 | 18×140×5 | |||
| Привод подачи | |||||||
| Макс. скорость резания X/Y/Z | м/мин | 8/8/8 | 8/8/8 | 8/8/8 | |||
| Макс. скорость быстрого хода X/Y/Z | м/мин | 12/12/12 | 12/12/12 | 12/12/12 | |||
| Размер шарикового винта X/Y/Z | мм | 32/32/32 | 32/32/32 | 32/40/32 | |||
| Характеристики направляющих (X/Y/Z) | мм | Шариковые, 30/30/30 | Роликовые, 35/35/35 | Роликовые, 35/35/35 | |||
| Точность | |||||||
| Позиционная точность | мм/л | 0.01 / 500 | 0.01 / 500 | 0.01 / 500 | |||
| Точность повторного позиционирования | мм/л | 0.006 / 500 | 0.006 / 500 | 0.006 / 500 | |||
| Шпиндель | |||||||
| Тип привода | Электродвигатель шпинделя | Электродвигатель / Механический шпиндель | Электродвигатель / Механический шпиндель | ||||
| Макс. частота вращения шпинделя | об/мин | 24000 | 18000 / 12000 | 18000 / 12000 | |||
| Мощность шпинделя | кВт | 7.5 | 7.5 / 11 | 7.5 / 11 | |||
| Конус шпинделя | ER32 / BT30 / HSK-E40 | ER32 / BT30 / BBT40 | ER32 / BT30 / BBT40 | ||||
| Прочее | |||||||
| Давление сжатого воздуха | МПа | 0.6 | 0.6 | 0.6 | |||
| Масса станка | т | 3.3 | 5.5 | 6.0 | |||
| Габариты станка | мм | 2050×1900×2300 | 2100 × 2550 × 2630 | 2200 × 3350 × 2650 | |||
| Ёмкость магазина инструментов (ATC) | шт. | 12 | 8 / 16 | 8 / 16 | |||
| Система ЧПУ | 22MA | 22MA | 22MA | ||||
