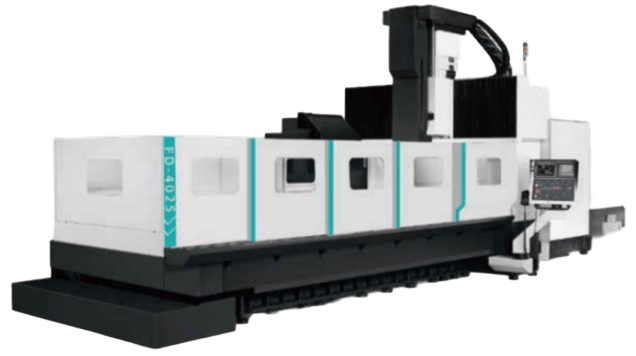

Многоосевой обрабатывающий центр
Технические особенности
- Высокая скорость
Оси X/Y оснащены роликовыми линейными направляющими, что обеспечивает высокую жесткость и способность к скоростному позиционированию. - Поглощение вибраций, износостойкость и жесткость конструкции
Ось Z использует скользящие направляющие с антифрикционным покрытием, обладающие свойствами вибропоглощения, износостойкости и высокой жесткости, а также способные воспринимать большие усилия резания через контакт по всей поверхности скольжения, гарантируя стабильность в вертикальном направлении. Станок оснащен шпинделем большого диаметра с высоким крутящим моментом, подходящим для силовой обработки.
Области применения
- Обработка крупногабаритных деталей, таких как крупногабаритные штампы (пресс-формы), плиты матриц и пуансонов, станины (основания) штампов, где предъявляются требования к высокой точности и жесткости.
- Изготовление штампов для кузовных деталей и интерьерных деталей автомобилей.
Технические характеристики многоосевых обрабатывающих центров
| Параметр | Ед. изм. | FD-1614 | FD-2016 | FD-2516 | FD-3020 | FD-4025 | FD—6032 |
|---|---|---|---|---|---|---|---|
| Обрабатывающая зона | |||||||
| Ход по оси X | мм | 1600 | 2000 | 2500 | 3200 | 4000 | 6000 |
| Ход по оси Y | мм | 1400 | 1600 | 1800 | 2000 | 2700 | 3200 |
| Ход по оси Z | мм | 800 | 800 | 800 | 1000 | 1000 | 1250 |
| Эффективная ширина портала | мм | 1400 | 1650 | 1850 | 2000 | 2700 | 3200 |
| Расстояние от торца шпинделя до стола | мм | 150-950 | 150-950 | 150-950 | 180-1180 | 280-1280 | 350-1600 |
| Рабочий стол | |||||||
| Размер стола | мм | 1650×1200 | 2000×1400 | 2500×1500 | 3200×1800 | 4000×2300 | 6000×2500 |
| Нагрузка на стол | кг | 3000 | 4000 | 5000 | 6000 | 12000 | 25000 |
| Размер Т-паза | кг | 22×150×7 | 22×150×9 | 22×150×9 | 22×190×9 | 28×200×11 | 28×200×11 |
| Привод подачи | |||||||
| Макс. скорость резания X/Y/Z | м/мин | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 |
| Макс. скорость быстрого хода X/Y/Z | м/мин | 24/24/24 | 15/15/15 | 15/15/15 | 15/15/15 | 15/15/15 | 12/12/12 |
| Размер шарикового винта X/Y/Z | мм | 55/50/50 | 55/50/50 | 63/50/50 | 80/50/50 | 80/63/50 | 100/80/63 |
| Размер направляющей X/Y/Z | мм | 45/45/ Неподвижные (скользящие) направляющие | 45/45/ Неподвижные (скользящие) направляющие | 45/45/ Неподвижные (скользящие) направляющие | 55/55/ Неподвижные (скользящие) направляющие | 55/55/ Неподвижные (скользящие) направляющие | 55/55/ Неподвижные (скользящие) направляющие |
| Точность | |||||||
| Позиционная точность | мм/л | 0.01/500 | 0.01/500 | 0.01/500 | 0.01/500 | 0.01/500 | 0.01/500 |
| Точность повторного позиционирования | мм/л | 0.006/500 | 0.006/500 | 0.006/500 | 0.006/500 | 0.006/500 | 0.006/500 |
| Шпиндель | |||||||
| Тип привода | Ременный привод | Ременный привод | Ременный привод | Ременный привод | Ременный привод | Ременный привод | |
| Макс. частота вращения шпинделя | об/мин | 6000 | 6000 | 6000 | 6000 | 8000 | 6000 |
| Мощность шпинделя | кВт | 11/15 | 15/18.5 | 15/18.5 | 15/18.5 | 18/22 | 18/22 |
| Диаметр шпинделя | мм | Ø150 | Ø190 | Ø190 | Ø190 | Ø190 | Ø200 |
| Конус шпинделя | BT50 | BT50 | BT50 | BT50 | BT50 | BT50 | |
| Прочее | |||||||
| Давление сжатого воздуха | МПа | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Масса станка | т | 15 | 18 | 22 | 26.5 | 41 | 76 |
| Габариты станка | мм | 5130×3500 ×3100 | 6100×4200 ×4000 | 8900×5800 ×4700 | 9900×6200 ×5000 | 11900×6400 ×5000 | 15600×7000 ×5000 |
| Ёмкость магазина инструментов (ATC) | шт. | 24 | 24 | 24 | 24 | 24 | 24 |
| Система ЧПУ | M80/0i MF plus | M80/0i MF Plus | M80/0i MF Plus | M80/0i MF plus | M80/0i MF plus | M80/0i MF plus | |
