Пятикоординатный обрабатывающий центр с ЧПУ
Пятикоординатный обрабатывающий центр — это высокотехнологичное ЧПУ-оборудование, способное выполнять одновременное управление движением инструмента или заготовки по трём линейным осям (X, Y, Z) и двум вращательным осям. В зависимости от кинематической схемы станка используются различные комбинации осей A, B и C: например, оси A и C при поворотном столе или оси B и C при поворотной шпиндельной голове. Такая конфигурация обеспечивает многоплановую высокоточную обработку сложных криволинейных поверхностей и деталей фасонной геометрии без перестановки заготовки.
Преимущества пятикоординатной обработки
- Минимизация количества переустановок заготовки
Деталь обрабатывается со всех сторон без необходимости менять положение, что сокращает время цикла и повышает точность обработки. - Исключение коллизии инструмента
Возможность наклонять инструмент под оптимальным углом снижает риск столкновений и позволяет безопасно вести обработку сложных зон. - Сокращение траектории обработки
Управление по наклонным осям обеспечивает более короткий путь инструмента, повышая производительность и улучшая чистоту поверхности.
Области применения
- Лопастные системы
Обработка рабочих колёс (импеллеров), гребных винтов, лопаток турбин и других аэродинамических/гидродинамических элементов со сложной криволинейной геометрией. - Корпусные детали
Производство корпусов редукторов, коробок передач и других ответственных элементов машин с труднодоступными внутренними поверхностями. - Художественные и дизайнерские изделия
Создание художественных скульптур, декоративных элементов и деталей уникальной формы, требующих плавных переходов и высокой точности.
Технические характеристики пятикоординатных обрабатывающих центров

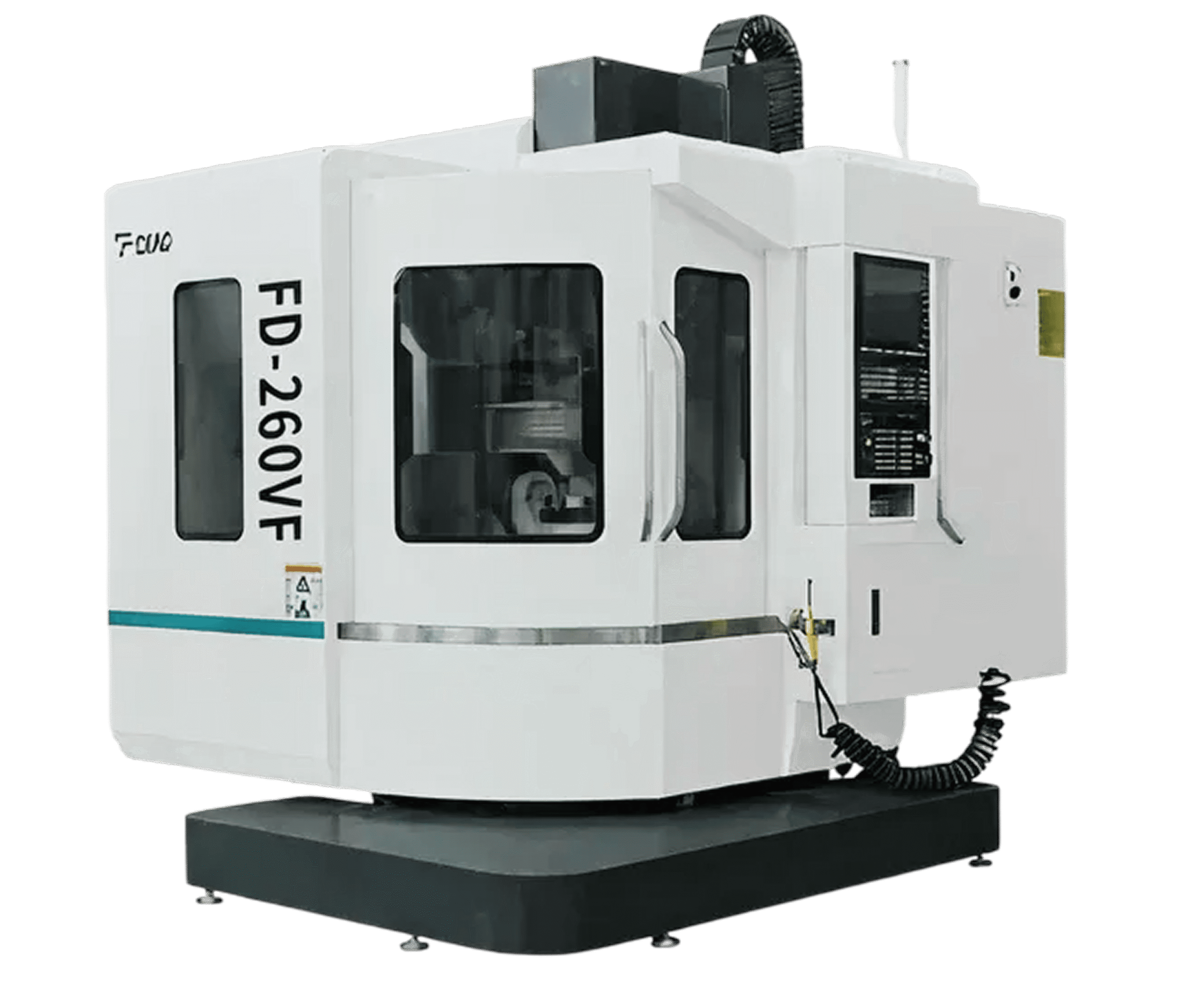

| Параметр | Ед. изм. | FD-260VF | FD-400BF | FD-550CF | FD-650CF | FD-650DF | FD-3020EF |
|---|---|---|---|---|---|---|---|
| Обрабатывающая зона | |||||||
| Ход по оси X | мм | 500 | 1000 | 800 | 800 | 700 | 3000 |
| Ход по оси Y | мм | 510 | 1300 | 450 | 520 | 780 | 2000 |
| Ход по оси Z | мм | 450 | 500 | 400 | 500 | 500 | 1000 |
| Ход по оси А | град. | ±120° | ±120° | ±110° | ±120° | ±120° | ±110° |
| Ход по оси С | град. | ±360° | ±360° | ±360° | ±360° | ±360° | ±360° |
| Эффективная ширина портала | мм | — | 1130 | — | — | — | — |
| Расстояние от торца шпинделя до стола | мм | 37-487 | 200-700 | 200-600 | 150-650 | 120-620 | 450-1450 |
| Конструкция станка | Вертикальный поворотный стол | Вертикальный поворотный стол | Поворотный стол фрезерного типа | Поворотный стол фрезерного типа | Портально-консольный поворотный стол | Портально-консольная двунаклонная головка | |
| Рабочий стол | |||||||
| Диаметр / Размер стола | мм | ⌀260 | ⌀400 | ⌀550 | ⌀650 | ⌀650 | 3000×2000 |
| Нагрузка на стол (0°) | кг | 60 | 150 | 300 | 300 | 600 | 10000 |
| Нагрузка на стол (0-90°) | кг | 60 | 80 | 180 | 180 | 360 | — |
| Привод подачи | |||||||
| Макс. скорость резания X/Y/Z | м/мин | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 |
| Макс. скорость быстрого хода X/Y/Z | м/мин | 24/24/24 | 24/24/24 | 24/24/24 | 24/24/24 | 36/24/36 | 15/15/15 |
| Макс. скорость оси A | об/мин | 189 | 100 | 60 | 60 | 60 | 100 |
| Макс. скорость оси С | об/мин | 386 | 120 | 90 | 100 | 100 | 100 |
| Размер шарикового винта X/Y/Z | мм | 28/28/32 | 40/40/40 | 40/40/40 | 40/40/32 | 40/55/40 | 63/63/63 |
| Размер роликовой линейной направляющей X/Y/Z | мм | 30/30/35 | 45/45/45 | 35/35/35 | 45/45/45 | 45/45/45 | 45/55/45 |
| Точность | |||||||
| Позиционная точность | мм/л | 0.01/500 | 0.01/500 | 0.01/500 | 0.01/500 | 0.01/500 | 0.01/500 |
| Точность повторного позиционирования | мм/л | 0.006/500 | 0.006/500 | 0.006/500 | 0.006/500 | 0.006/500 | 0.006/500 |
| Точность деления наклонной оси | сек | ±8″ | ±8″ | ±8″ | ±8″ | ±5″ | ±5″ |
| Точность деления вращающейся оси | сек | ±5″ | ±5″ | ±5″ | ±5″ | ±5″ | ±5″ |
| Шпиндель | |||||||
| Тип привода | Механический шпиндель | Мотор-шпиндель | Мотор-шпиндель | Мотор-шпиндель | Мотор-шпиндель | Мотор-шпиндель | |
| Макс. частота вращения шпинделя | об/мин | 15000 | 18000 | 20000 | 20000 | 20000 | 18000 |
| Мощность шпинделя | кВт | 12 | 16 | 20 | 20 | 20 | 35 |
| Диаметр шпинделя | мм | ⌀120 | ⌀150 | ⌀150 | ⌀150 | ⌀150 | ⌀180 |
| Конус шпинделя | BBT40 | HSK A63 | HSK A63 | HSK A63 | HSK A63 | HSK A63 | |
| Прочее | |||||||
| Давление сжатого воздуха | МПа | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Масса станка | т | 4,8 | 9,2 | 8 | 9,5 | 10 | 32 |
| Габариты станка | мм | 3320×2250× 2800 | 4100×2750× 2800 | 3010×2750× 2800 | 3010×2850× 2900 | 3120×2850× 2900 | 6700×4500× 5318 |
| Ёмкость магазина инструментов (ATC) | шт. | 24 | 24 | 24 | 24 | 24 | 24 |
| Система ЧПУ | 220MA / Lynuc N5 | 220MA / Lynuc N5 | 220MA / 828D / Lynuc N5 | 220MA / 828D / Lynuc N5 | 220MA / 828D / Lynuc N5 | 220MA / 828D / Lynuc N5 | |
