Сверлильно-фрезерный центр

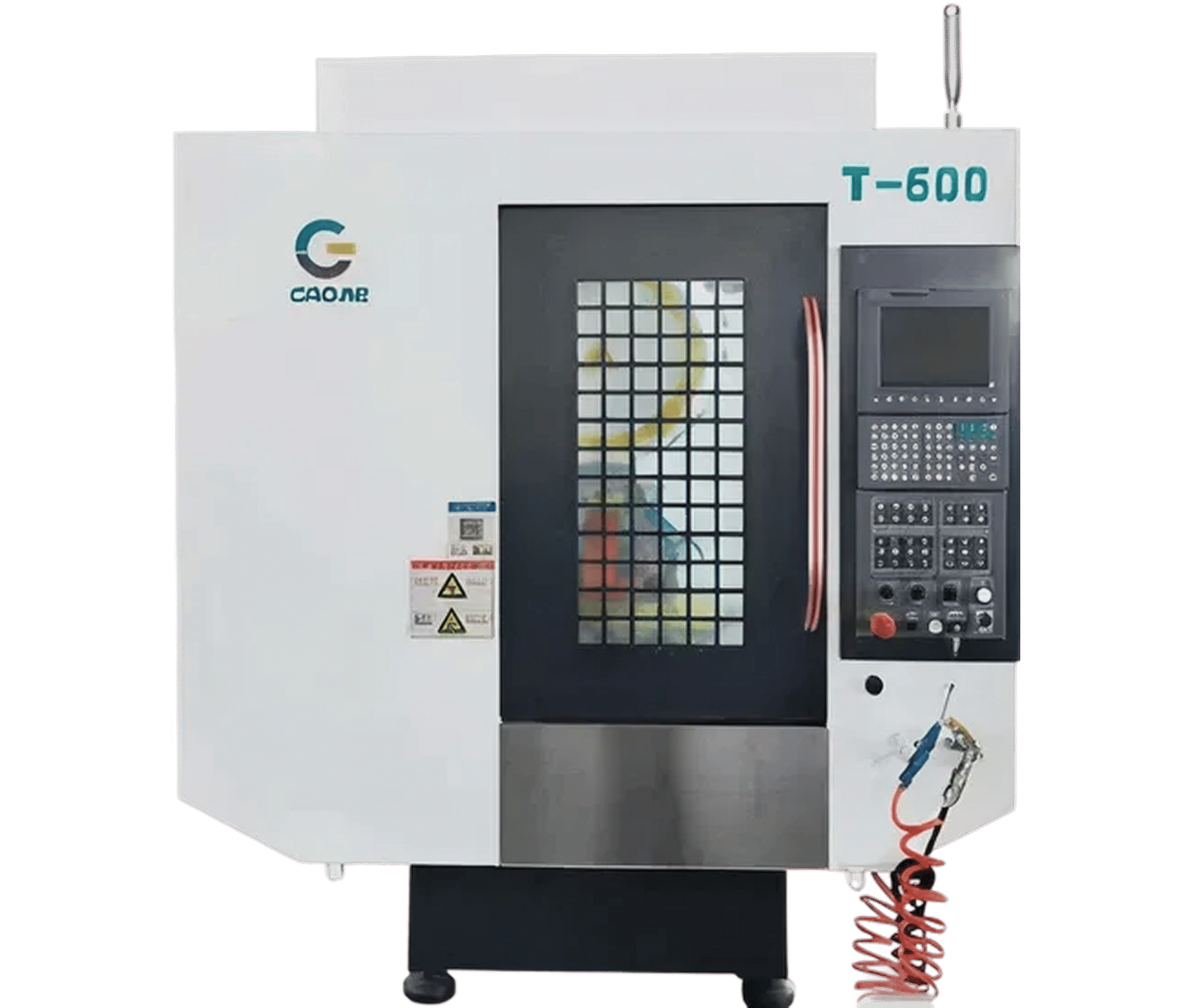

Сверлильно-фрезерный центр (Drilling & Tapping Center) — это высокопроизводительный станок с ЧПУ, разработанный для скоростной и высокоточной обработки. Он совмещает функции сверления, нарезания резьбы, фрезерования, растачивания и других видов механической обработки, обеспечивая максимальную эффективность в производственных процессах.
Преимущества оборудования
- Высокая скорость работы
Лёгкая конструкция подвижных узлов, высокая скорость перемещений, значительные ускорения и минимальное время смены инструмента существенно сокращают вспомогательные операции и повышают общую производительность. Высокая частота вращения шпинделя и оптимизированные режимы резьбонарезания позволяют значительно уменьшить время обработки по сравнению с традиционными станками аналогичного класса. - Высокая степень автоматизации
Станки легко интегрируются в автоматизированные производственные линии, поддерживают системы автоматической загрузки и выгрузки, что делает их идеальным решением для современных производств. Поддерживается подключение к MES- и ERP-системам, обеспечивая полную прослеживаемость и контроль производственных данных.
Области применения
- 3C-индустрия
Обработка средних рам корпусов мобильных телефонов, элементов ноутбуков и другой электроники. - Автомобилестроение
Производство различных кронштейнов и деталей сложной конфигурации. - Аэрокосмическая отрасль
Обработка тонкостенных элементов из алюминиевых и титановых сплавов. - Обработка алюминиевых сплавов
Высокая эффективность при работе с материалами, требующими точности и чистоты поверхности.
Технические характеристики сверлильно-фрезерных центров
| Параметр | Ед. изм. | Т-600 | Т-700 | Т-800 | Т-1000 | ||
|---|---|---|---|---|---|---|---|
| Обрабатывающая зона | |||||||
| Ход по оси X | мм | 600 | 700 | 800 | 1000 | ||
| Ход по оси Y | мм | 400 | 400 | 500 | 500 | ||
| Ход по оси Z | мм | 330 | 330 | 330 | 330 | ||
| Расстояние от центра шпинделя до направляющей стойки | мм | 464 | 464 | 546 | 546 | ||
| Расстояние от торца шпинделя до стола | мм | 150-480 | 150-480 | 160-490 | 150-480 | ||
| Рабочий стол | |||||||
| Размер стола | мм | 700×420 | 800×420 | 1000×500 | 1100×500 | ||
| Нагрузка на стол | кг | 250 | 250 | 350 | 350 | ||
| Размер Т-паза | кг | 14×125×3 | 14×125×3 | 18×100×5 | 18×100×5 | ||
| Привод подачи | |||||||
| Макс. скорость резания X/Y/Z | м/мин | 10/10/10 | 10/10/10 | 10/10/10 | 10/10/10 | ||
| Макс. скорость быстрого хода X/Y/Z | м/мин | 48/48/48 | 48/48/48 | 48/48/48 | 48/48/48 | ||
| Размер шарикового винта X/Y/Z | мм | 28/28/32 | 32/28/32 | 32/32/32 | 32/32/32 | ||
| Размер линейной направляющей X/Y/Z | мм | 30/30/30 | 30/30/30 | 35/35/35 | 35/35/35 | ||
| Точность | |||||||
| Позиционная точность | мм/л | 0.01/500 | 0.01/500 | 0.01/500 | 0.01/500 | ||
| Точность повторного позиционирования | мм/л | 0.006/500 | 0.006/500 | 0.006/500 | 0.006/500 | ||
| Шпиндель | |||||||
| Тип привода | Прямой | Прямой | Прямой | Прямой | |||
| Макс. частота вращения шпинделя | об/мин | 20000 | 20000 | 12000 | 12000 | ||
| Мощность шпинделя | кВт | 3.7/5.5 | 3.7/5.5 | 5.5/7.5 | 5.5/7.5 | ||
| Диаметр шпинделя | мм | ⌀100 | ⌀100 | ⌀110 | ⌀110 | ||
| Конус шпинделя | BT30 | BT30 | BT30 | BT30 | |||
| Прочее | |||||||
| Давление сжатого воздуха | МПа | 0.6 | 0.6 | 0.6 | 0.6 | ||
| Масса станка | т | 3,2 | 3.5 | 4.0 | 4.5 | ||
| Габариты станка | мм | 1800×2250×2550 | 1950×2250×2550 | 2500×2350×2650 | 2700×2350×2650 | ||
| Ёмкость магазина инструментов (ATC) | шт. | 21 | 21 | 21 | 21 | ||
| Система ЧПУ | M80/0i MF/22MA | M80/0i MF/22MA | M80/0i MF/22MA | M80/0i MF/22MA | |||
