Все три оси (X, Y, Z) оснащены роликовыми линейными направляющими, что обеспечивает максимальную скорость и точность, а также чрезвычайно низкую стоимость обслуживания.
Области применения
Обработка, требующая высокой скорости и точности. Благодаря балансу между высокоскоростной/высокоточных характеристик и способностью к силовой обработке, трехстоечный портальный обрабатывающий центр является ключевым оборудованием для комплексной обработки крупногабаритных заготовок.

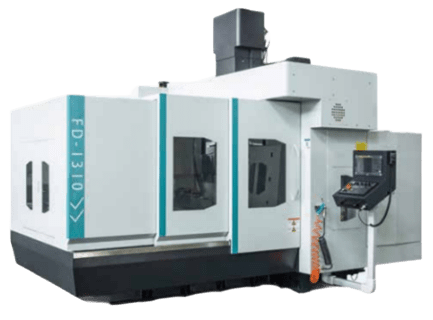

Технические характеристики трехстоечных портальных станков
Параметр
Ед. изм.
FD-1190
FD-1310
FD-1411
FD-1714
Обрабатывающая зона
Ход по оси X
мм
900
1000
1100
1400
Ход по оси Y
мм
1100
1300
1400
1700
Ход по оси Z
мм
450
500
500
700
Эффективная ширина портала
мм
1000
1130
1150
1450
Расстояние от торца шпинделя до стола
мм
200-650
200-700
150-650
300-1000 / 150-850
Рабочий стол
Размер стола
мм
900×1100
1000×1300
1100×1400
1200×1800
Нагрузка на стол
кг
900
2000
2000
3000
Размер Т-паза
кг
18×170×5
18×125×8
18×125×8
22×180×7
Привод подачи
Макс. скорость резания X/Y/Z
м/мин
10/10/10
10/10/10
10/10/10
10/10/10
Макс. скорость быстрого хода X/Y/Z
м/мин
15/15/15
15/15/15
15/15/15
15/15/15
Размер шарикового винта X/Y/Z
мм
40/40/40
40/40/40
45/45/45
50/50/50
Размер роликовой линейной направляющей X/Y/Z
мм
45/45/45
45/45/45
45/45/45
45/45/55
Точность
Позиционная точность
мм/л
0.01/500
0.01/500
0.01/500
0.01/500
Точность повторного позиционирования
мм/л
0.006/500
0.006/500
0.006/500
0.006/500
Шпиндель
Тип привода
Прямой привод
Прямой привод /Ременный привод
Прямой привод /Ременный привод
Прямой привод /Ременный привод
Макс. частота вращения шпинделя
об/мин
12000
12000/6000
12000/6000
12000/6000
Мощность шпинделя
кВт
11/16.5
11/15 или 15/18.5
11/15 или 15/18.5
11/15 или 15/18.5
Диаметр шпинделя
мм
Ø150
Ø150/Ø155
Ø150/Ø155
Ø150/Ø155
Конус шпинделя
BBT40
BBT40/BT50
BBT40/BT50
BBT40/BT50
Прочее
Давление сжатого воздуха
МПа
0.6
0.6
0.6
0.6
Масса станка
т
7
9
10
15
Габариты станка
мм
≈ 2620×3200
≈ 2500×4000
≈ 2510×4160
≈ 4800×3250
Высота станка
мм
≈ 2975
≈ 2970-3440
≈ 2850-3350
≈ 3400-3950
Ёмкость магазина инструментов (ATC)
шт.
24
24
24
24
Система ЧПУ
22MA
22MA
22MA
22MA
