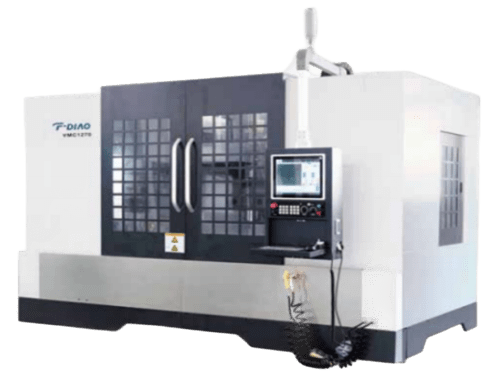

Выполняет многооперационную обработку, оснащен системой автоматической смены инструмента для сокращения времени обработки изделия.
Обладает функциями высокоточного позиционирования и компенсации.
Области применения
Благодаря балансу высокой скорости, точности и способности к силовой обработке, вертикальный обрабатывающий центр является ключевым оборудованием для комплексной обработки малых и средних деталей. Применяется в отраслях связи, серийного производства, изготовления штампов и автомобильных компонентов.
Технические характеристики вертикальных обрабатывающих центров
Параметр
Ед. изм.
VMC-1270
VMC-1370
VMC-1580
VMC-1690
Обрабатывающая зона
Ход по оси X
мм
1200
1300
1500
1600
Ход по оси Y
мм
700
700
800
900
Ход по оси Z
мм
700
700
700
800
Расстояние от торца шпинделя до стола
мм
110-810
140-840
170-870
160-960
Расстояние от центра шпинделя до направляющих стойки
мм
760
840
855
1030
Рабочий стол
Размер стола
мм
1400×700
1400×700
1700×810
1800×900
Нагрузка на стол
кг
800
900
1500
1600
Размер Т-паза
кг
18×110×5
18×110×5
22×110×7
22×165×5
Привод подачи
Макс. скорость резания X/Y/Z
м/мин
10/10/10
10/10/10
10/10/10
10/10/10
Макс. скорость быстрого хода X/Y/Z
м/мин
24/24/24
24/24/24
20/20/20
20/20/15
Размер шарикового винта X/Y/Z
мм
40/40/40
40/40/40
50/50/50
55/55/55
Размер роликовой линейной направляющей X/Y/Z
мм
45/45/45
45/45/45
45/45/55
55/45/55
Точность
Позиционная точность
мм/л
0.01/500
0.01/500
0.01/500
0.01/500
Точность повторного позиционирования
мм/л
0.006/500
0.006/500
0.006/500
0.006/500
Шпиндель
Тип привода
Прямой привод / Ременный привод
Прямой привод / Ременный привод
Прямой привод / Ременный привод
Ременный привод
Макс. частота вращения шпинделя
об/мин
8000 / 12000
8000 / 12000
8000 / 12000
8000
Мощность шпинделя
кВт
11/15 или 15/18.5
11/15 или 15/18.5
15/18.5
15/18.5
Конус шпинделя
BBT40/BT50
BBT40/BT50
BBT40/BT50
BT50
Прочее
Давление сжатого воздуха
МПа
0.6
0.6
0.6
0.6
Масса станка
т
~8.0
~8.2
~9.8
~11.8
Габариты станка
мм
~3480×2700
~4200×3200
~4600×3500
~4900×3600
Высота станка
мм
~3370
~3400
~3500
~3600
Ёмкость магазина инструментов (ATC)
шт.
24
24
24
24
Система ЧПУ
M80/0i MF/22MA
M80/0i MF/22MA
M80/0i MF/22MA
M80/0i MF/22MA
