Осуществляет многооперационную комплексную обработку.
Оснащен системой автоматической смены инструмента (АСИ), что сокращает вспомогательное время, а также обладает функциями высокоточного позиционирования и компенсации.
Области применения
Благодаря балансу между высокой точностью, точностью и способностью к силовой обработке, вертикальный обрабатывающий центр является ключевым оборудованием для комплексной обработки деталей малого и среднего размера. Это необходимый станок для отраслей: связи, серийного производства изделий, изготовления штампов и пресс-форм, а также производства автомобильных компонентов.

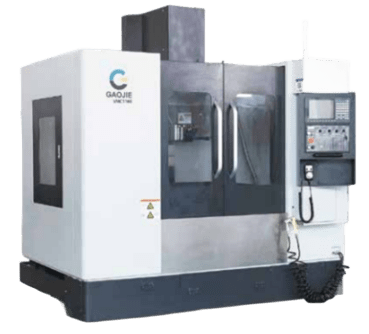

Технические характеристики вертикальных обрабатывающих центров
Параметр
Ед. изм.
VMC-850
VMC-855
VMC-1160
VMC-1165
Обрабатывающая зона
Ход по оси X
мм
800
800
1100
1100
Ход по оси Y
мм
500
550
600
650
Ход по оси Z
мм
500
550
600
600
Расстояние от торца шпинделя до стола
мм
110–610
120–670
120–720
120–720
Расстояние от центра шпинделя до направляющих стойки
мм
524
590
650
665
Рабочий стол
Размер стола
мм
1000×500
1000×550
1200×600
1200×600
Нагрузка на стол
кг
400
500
800
800
Размер Т-паза
кг
18×102×5
18×90×5
18×100×5
18×100×5
Привод подачи
Макс. скорость резания X/Y/Z
м/мин
10/10/10
10/10/10
10/10/10
10/10/10
Макс. скорость быстрого хода X/Y/Z
м/мин
48/48/36
36/36/36
36/36/36
36/36/36
Размер шарикового винта X/Y/Z
мм
36/36/36
40/40/40
40/40/40
40/40/40
Размер роликовой линейной направляющей X/Y/Z
мм
35/35/35
35/45/45
45/45/45
45/45/55
Точность
Позиционная точность
мм/л
0.01/500
0.01/500
0.01/500
0.01/500
Точность повторного позиционирования
мм/л
0.006/500
0.006/500
0.006/500
0.006/500
Шпиндель
Тип привода
Прямой привод / Ременный привод
Прямой привод / Ременный привод
Прямой привод / Ременный привод
Прямой привод / Ременный привод
Макс. частота вращения шпинделя
об/мин
8000 / 12000
8000 / 12000
8000 / 12000
8000 / 12000
Мощность шпинделя
кВт
7.5/11 или 11/15
7.5/11 или 11/15
11 / 15
11 / 15
Конус шпинделя
BBT40
ВТ40 / BBT40
ВТ40 / BBT40
BBT40
Прочее
Давление сжатого воздуха
МПа
0.6
0.6
0.6
0.6
Масса станка
т
~5.1
~5.5
~6.0
~6.5
Габариты станка
мм
~2600×2400
~2600×2450
~3100×2380
~3100×2710
Высота станка
мм
~2360–2800
~2415–2840
~2560–2980
~3100
Ёмкость магазина инструментов (ATC)
шт.
24
24
24
24
Система ЧПУ
M80 / 0i MF / 22MA
M80 / 0i MF / 22MA
M80 / 0i MF / 22MA
M80 / 0i MF / 22MA
